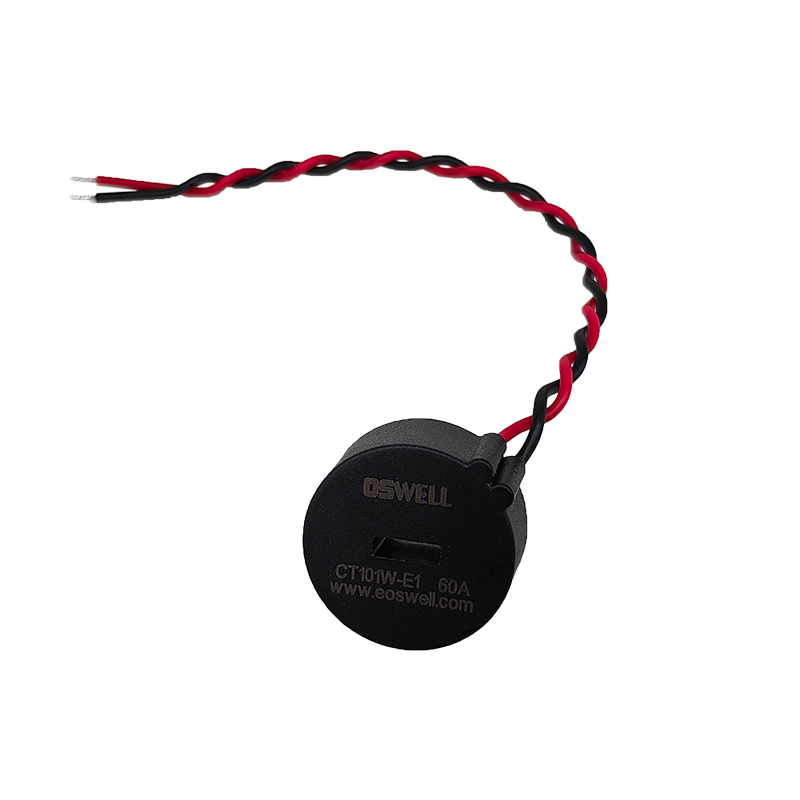

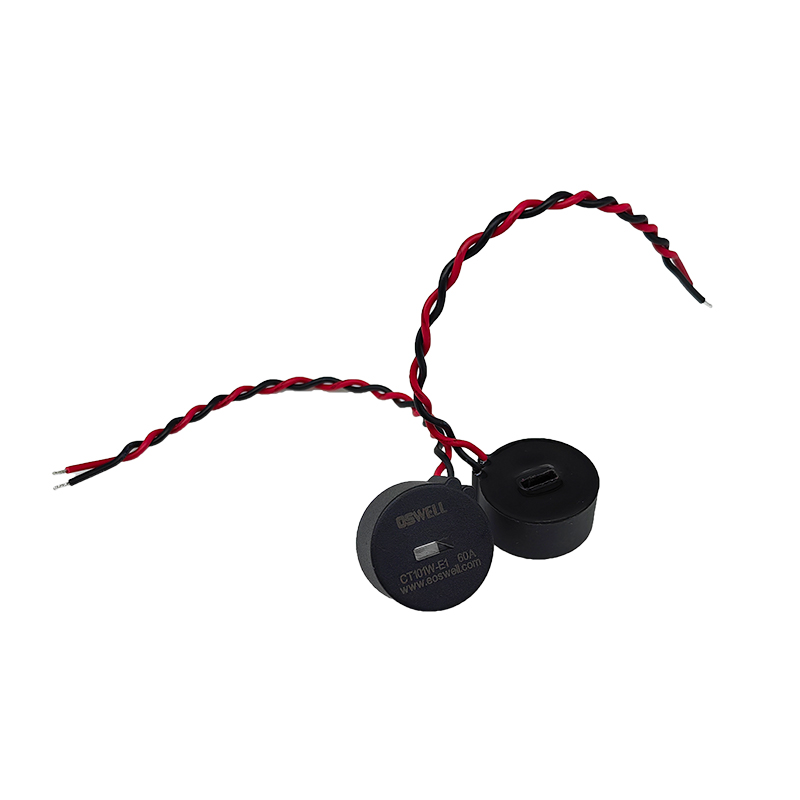

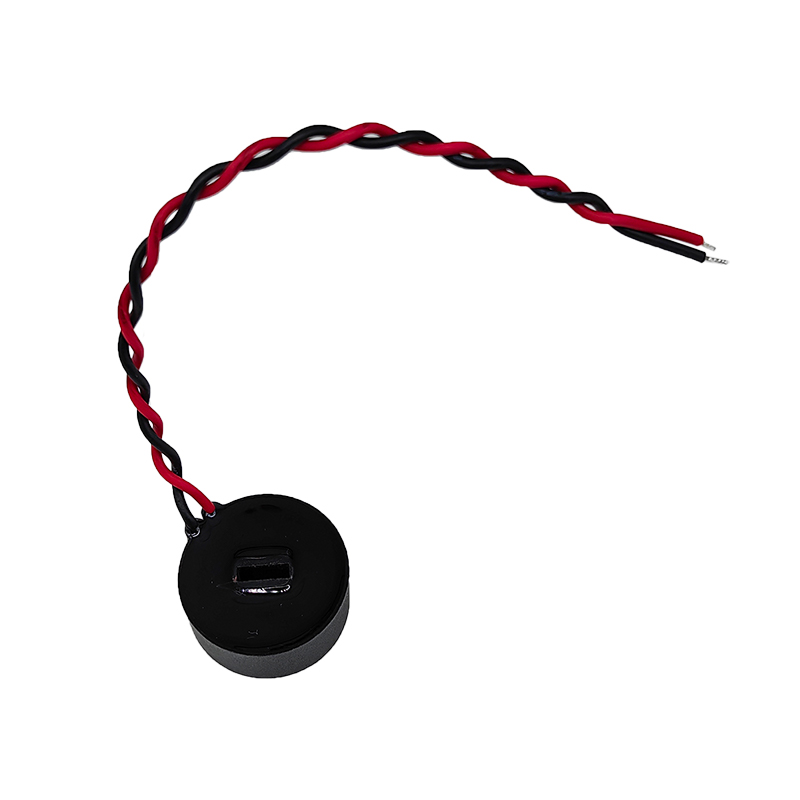

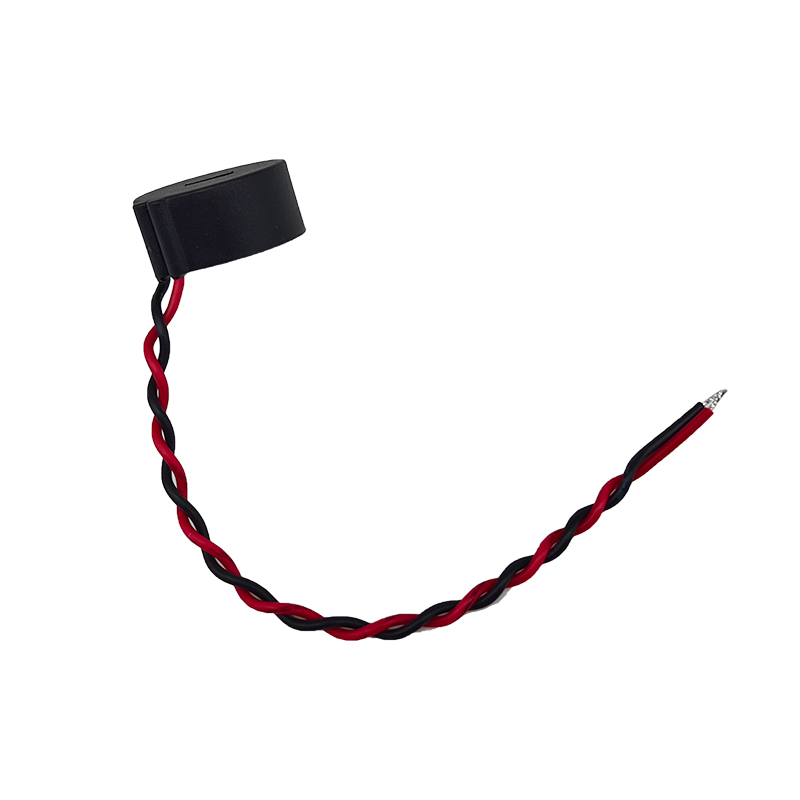

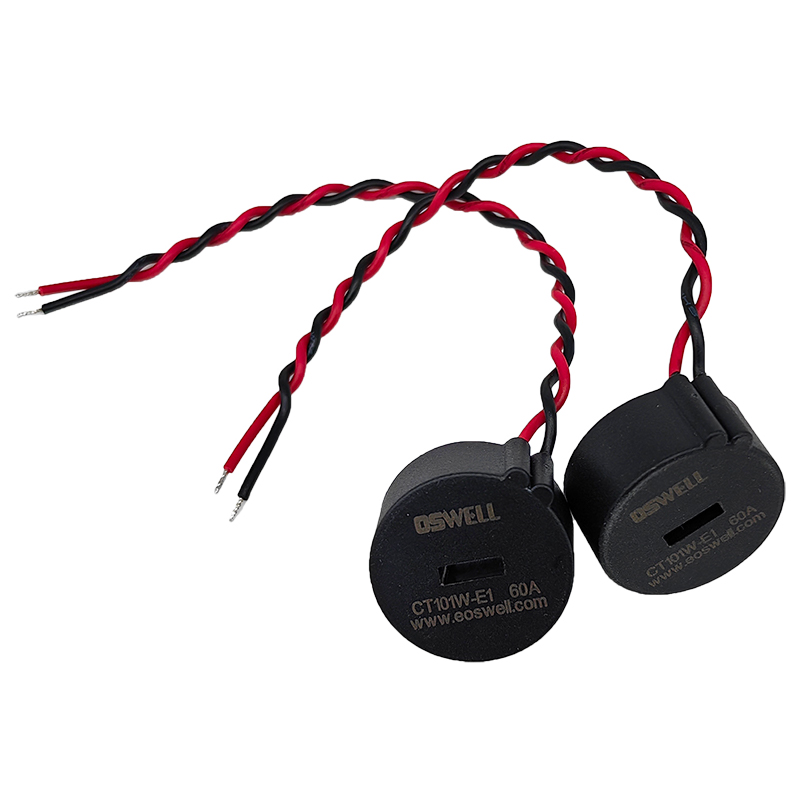

CT101W E1 Transformador de corriente en miniatura de 60 A
El transformador de corriente en miniatura CT101W E1 de 60 A está diseñado para medir corriente en contadores inteligentes, equipos de supervisión y dispositivos eléctricos compactos. Ofrece una precisión de clase 0,1 y un funcionamiento estable en espacios de instalación reducidos.
Descripción técnica del transformador de corriente en miniatura CT101W E1 de 60 A
El transformador de corriente en miniatura CT101W E1 de 60 A está diseñado para la medición precisa de corriente alterna en contadores inteligentes, equipos de supervisión y sistemas eléctricos compactos.
Parámetros técnicos
Corriente nominal: 60 A; corriente máxima: 72 A
Número de espiras: 2500
Resistencia de carga: 20 Ω máx.
Frecuencia de funcionamiento: 50 Hz/60 Hz
Rigidez dieléctrica entre el primario y el secundario: >4 kV/1 min
Clase de precisión: 0,1
Desplazamiento de fase: <15′; error de corriente CA: <±0,1 %
Temperatura ambiente: −40 °C a +80 °C
Características
La versión CT101W-E1 no incorpora inmunidad a CC.
El error típico de medición de corriente CA es inferior al 0,1 % en el punto de ensayo Ib.
El desplazamiento de fase típico es inferior a 15′ y no se requiere compensación adicional.
Ofrece un funcionamiento fiable y estable en distintas condiciones de temperatura.
Su buena linealidad permite la calibración automática mediante software.
Los distintos métodos de fijación y montaje facilitan la instalación.
La conexión rápida a la placa de circuito impreso está disponible bajo pedido.
El cumplimiento de RoHS está disponible bajo pedido.

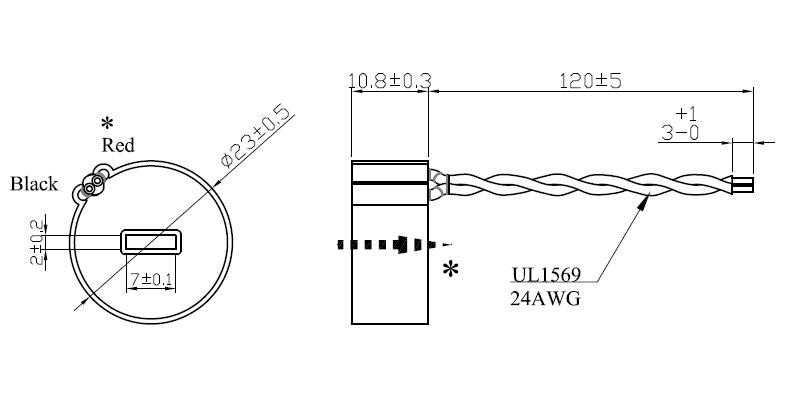

Dimensiones
