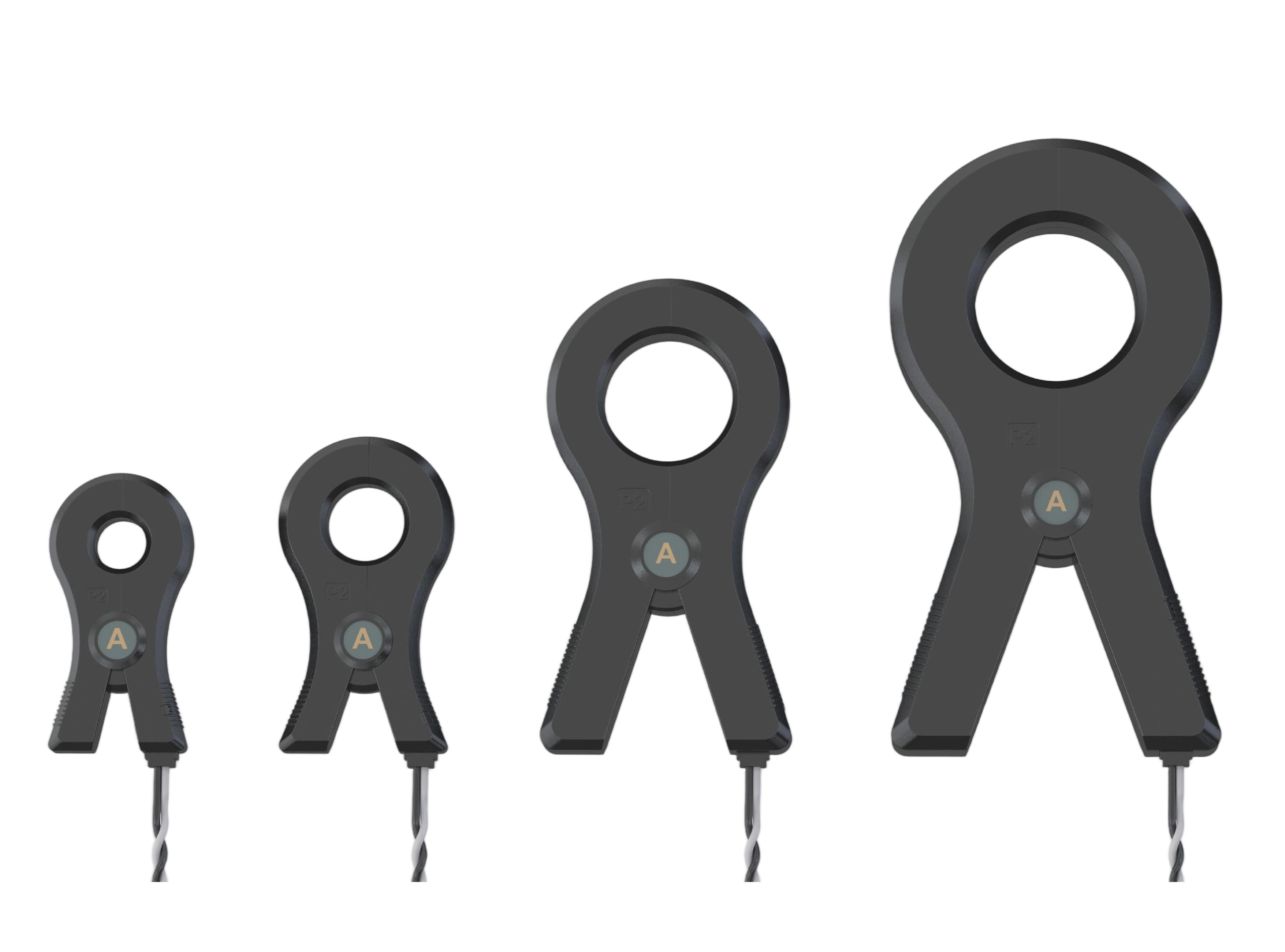

Pinza amperimétrica de núcleo partido serie SDQxxX
Pinza amperimétrica de núcleo partido serie SDQxxX. Consulte especificaciones técnicas, dimensiones e imágenes para aplicaciones de pinzas amperimétricas de núcleo partido.
Descripción técnica de Pinza amperimétrica de núcleo partido serie SDQxxX
Pinza amperimétrica de núcleo partido serie SDQxxX forma parte de la gama de pinzas amperimétricas de núcleo partido de Eoswell. Consulte a continuación las especificaciones técnicas, las dimensiones y las imágenes del producto para seleccionar una solución compatible.
Corriente nominal | 1-1250A (opcional) |
Productos ralentizados | 0A ~ 5A (0~ 1V) |
Precisión | 0,2%, 0,5%, 1,0% |
Ventana tamaño | 16mm/25mm/40mm/50mm (opcional) |
Altitud | 1000M |
Material básico | Microcrystal / Silicon Steel |
Material de caso | ABS+PC |
Wire secundario | 2*0.3mm2 Cable con vaina de 1,5 m (p.ej. de longitud) @ salida (mA) 2*1.5mm2 Cable con vaina de 1,5 m (p.ej. de longitud) @ salida (A) |
Resistencia a la aislamiento | DC500V/100MQ |
Fuerza Dielectrica | 4kV/60s/1mA |
Temperatura de funcionamiento | -25°C ~ +75°C |

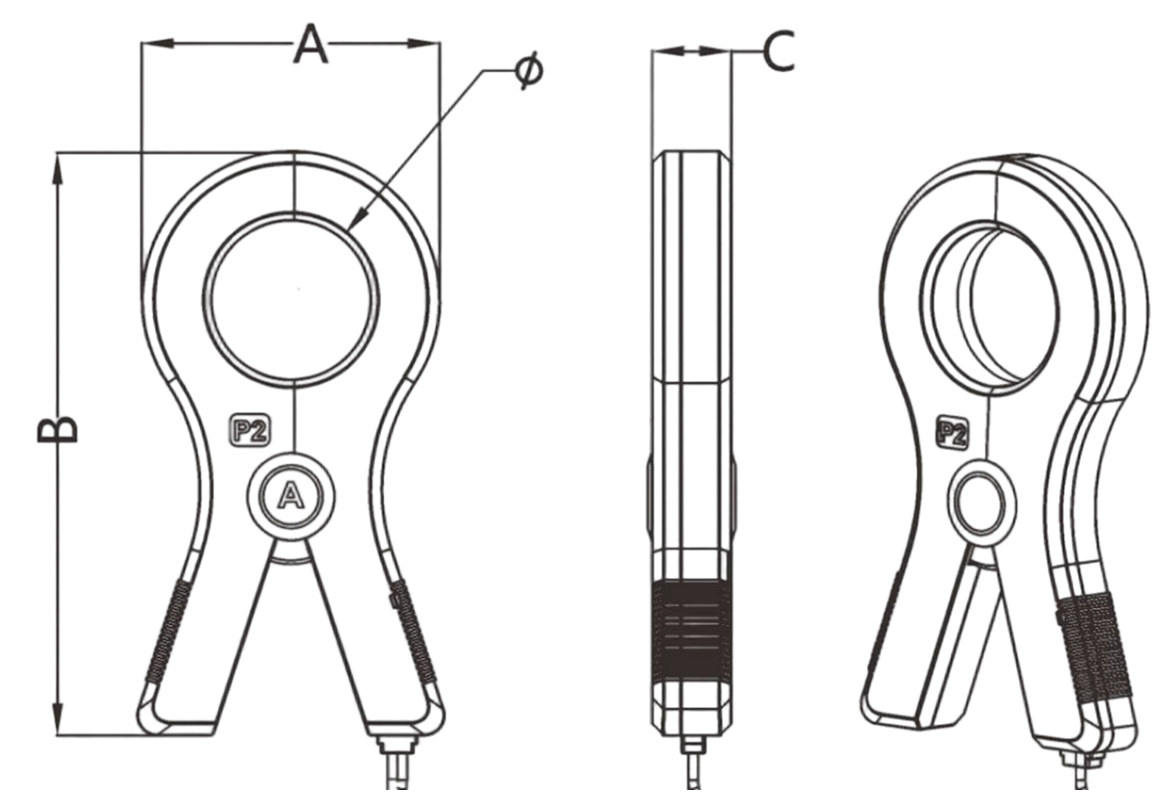

Modelo | Input | Dimensiones | |||
φ | A | B | C | ||
SDQ16X | 1-100A | 16 | 44 | 86 | 13.5 |
SDQ25X | 1-250A | 25 | 54 | 98 | 13.5 |
SDQ40X | 1-600A | 40 | 75 | 147 | 20 |
SDQ50X | 1-1250A | 50 | 103 | 191 | 28 |
