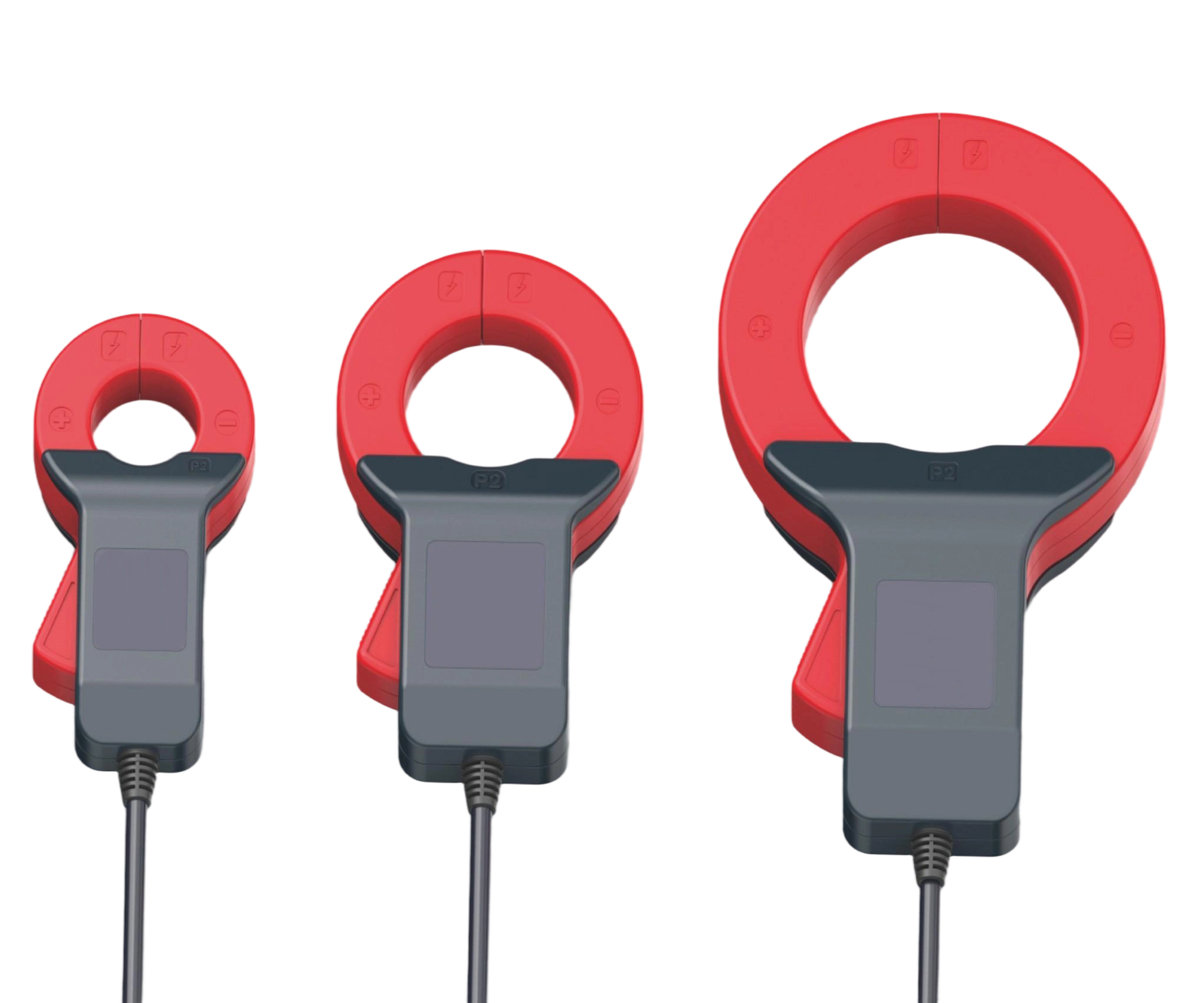

Pinza amperimétrica de núcleo partido serie SDQxxL
Pinza amperimétrica de núcleo partido serie SDQxxL. Consulte especificaciones técnicas, dimensiones e imágenes para aplicaciones de pinzas amperimétricas de núcleo partido.
Descripción técnica de Pinza amperimétrica de núcleo partido serie SDQxxL
Pinza amperimétrica de núcleo partido serie SDQxxL forma parte de la gama de pinzas amperimétricas de núcleo partido de Eoswell. Consulte a continuación las especificaciones técnicas, las dimensiones y las imágenes del producto para seleccionar una solución compatible.
Corriente nominal | 5-600A (opcional) |
Productos ralentizados | 0A ~ 1A (0~ 1V) |
Precisión | 0,2%, 0,5%, 1,0% |
Ventana tamaño | 25mm/40mm/65mm (opcional) |
Altitud | 1000M |
Material básico | Microcrystal |
Material de caso | ABS+PC |
Wire secundario | 2*0.3mm2 Cable con vaina de 1,5 m (p.ej. de longitud) |
Resistencia a la aislamiento | DC500V/100MQ |
Fuerza Dielectrica | 4kV/60s/1mA |
Temperatura de funcionamiento | -25°C ~ +75°C |

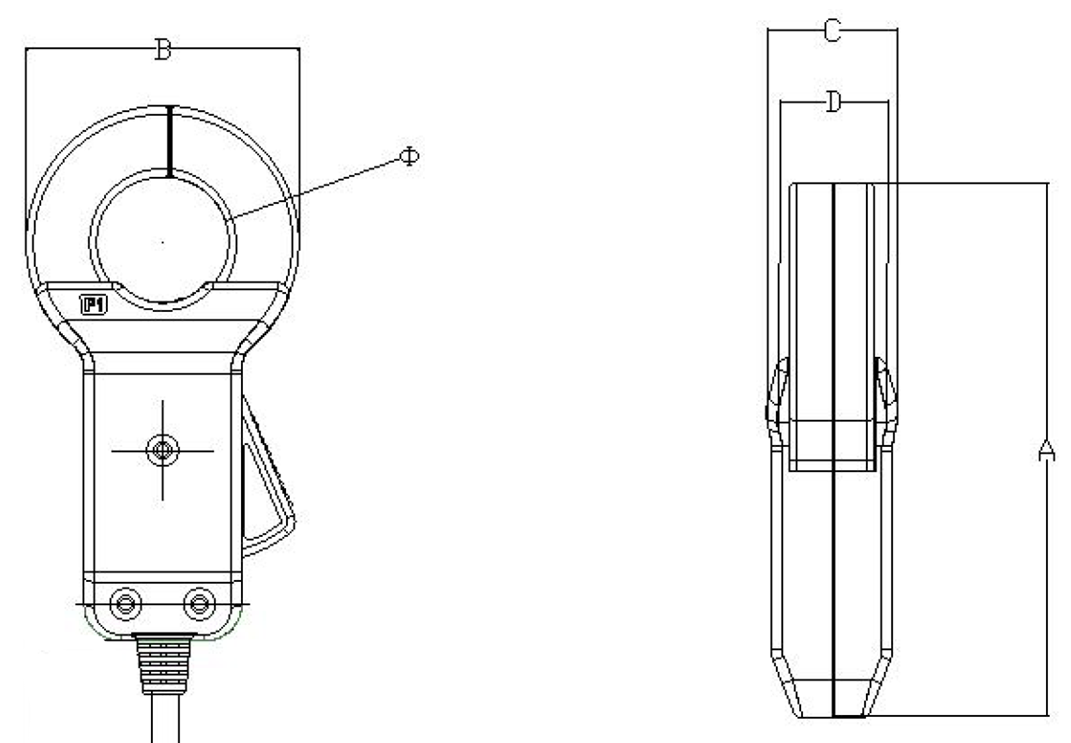

Modelo | Input | Dimensiones | ||||
φ | A | B | C | D | ||
SDQ25L | 5-250A | 25 | 102 | 52 | 25 | 16 |
SDQ40L | 10-400A | 40 | 119 | 72 | 28,5 | 16 |
SDQ60L | 10-600A | 65 | 167 | 105 | 34 | 20 |
