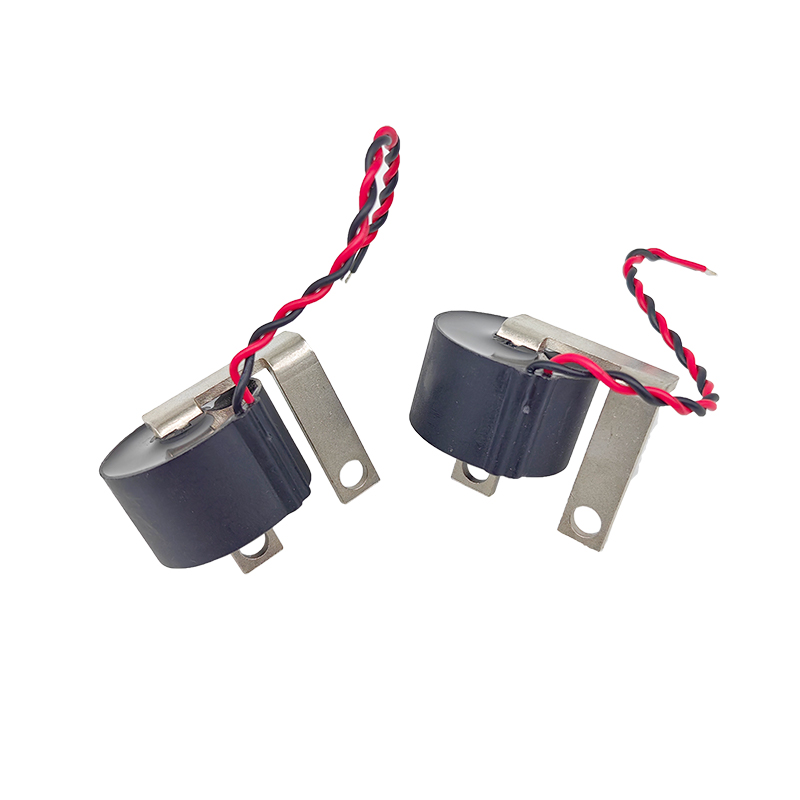

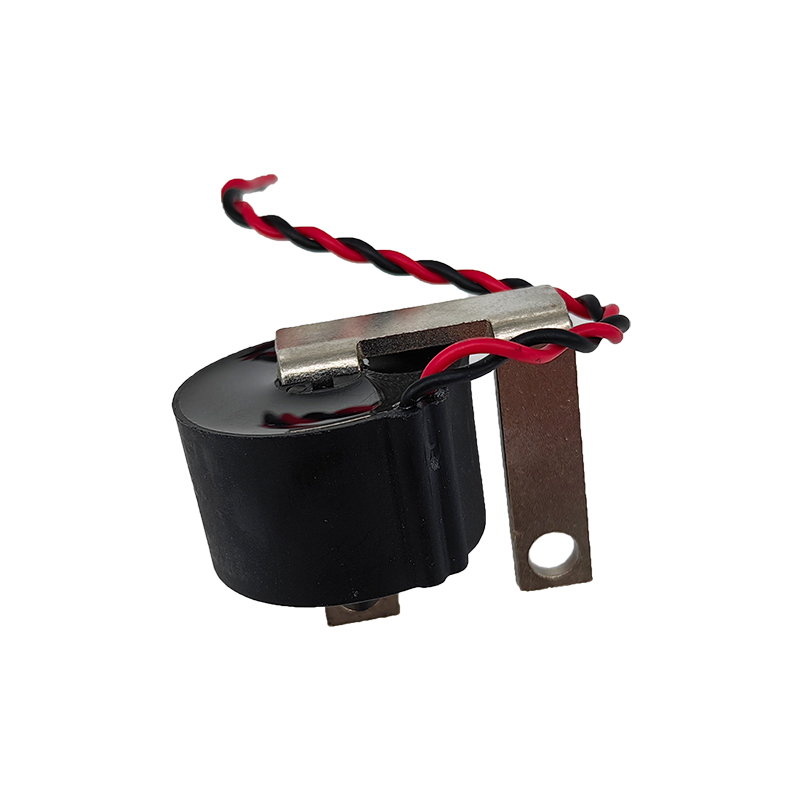

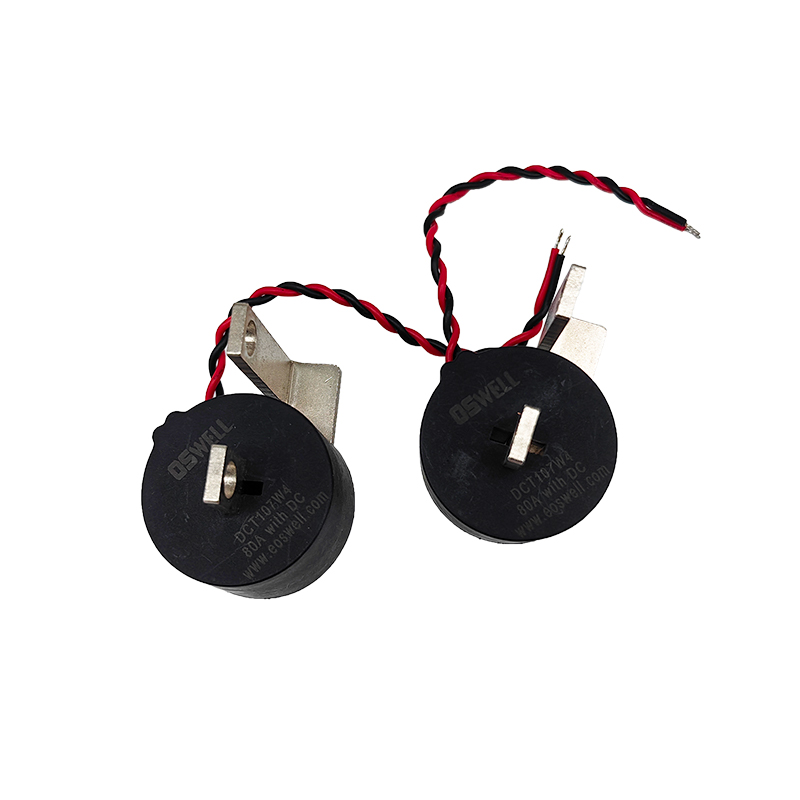

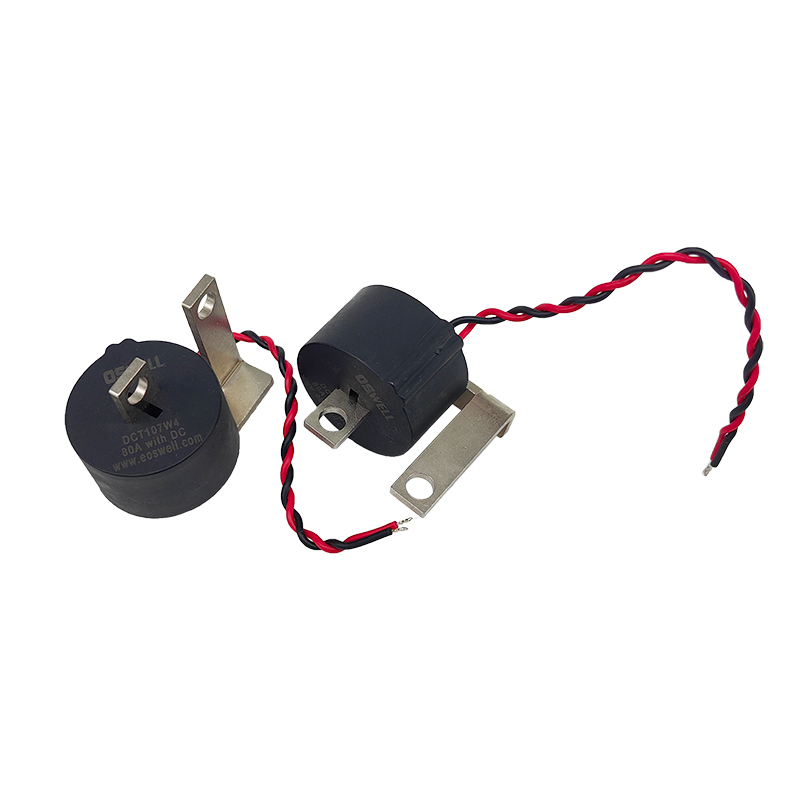

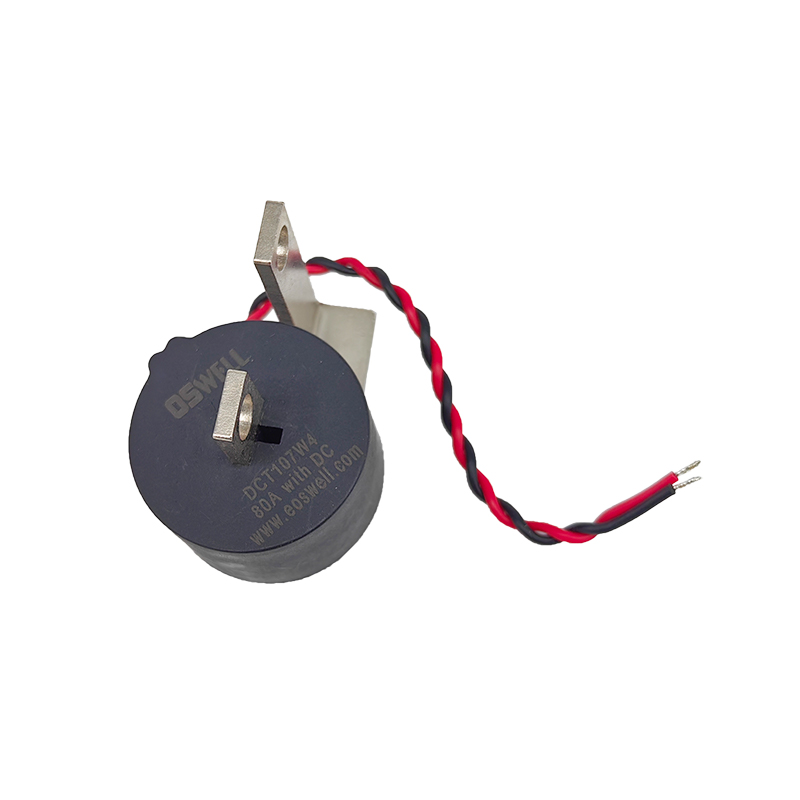

Descripción técnica de Transformador de corriente tipo barra DCT107W4 de 80 A con inmunidad a CC
Transformador de corriente tipo barra DCT107W4 de 80 A con inmunidad a CC forma parte de la gama de transformadores de corriente de Eoswell. Consulte a continuación las especificaciones técnicas, las dimensiones y las imágenes del producto para seleccionar una solución compatible.
Características
Corriente nominal: 80 A
Relación de vueltas: 1:2500
Resistencia de carga: 12,5 Ω máx.
Frecuencia de operación: 50 Hz/60 Hz
Rigidez dieléctrica entre primario y secundario >4 kV/1 min.
Desplazamiento de fase < 15 ′, error de corriente CA < ±0,1%.
Cuando la CC y los armónicos pares en el circuito de corriente CA son 80√2, la variación del error del medidor dentro de ±3%@PF=1,0
Temperatura ambiente: -40 ℃ ~ +80 ℃
Humedad relativa: ≤95% (25 ℃) Altitud: ≤10000 m.
Características
DCT107W4 con inmunidad CC
Alta Precisión, adecuado para medidor de kWh trifásico Clase 0,5, Clase 1,0, Clase 2,0.
El error típico de medición de corriente CA está dentro del 0,02% en el punto de prueba de lb.
Desplazamiento de fase típico < 15 ′, no se necesita compensación adicional.
Rendimiento muy confiable y estable en diferentes condiciones de temperatura.
Buena linealidad, admite calibración automática de software.
Diferentes tipos para diferentes fijaciones y ensamblajes fácilmente.
Conexión rápida a PCB disponible bajo pedido.
RoHS El cumplimiento está disponible bajo petición.

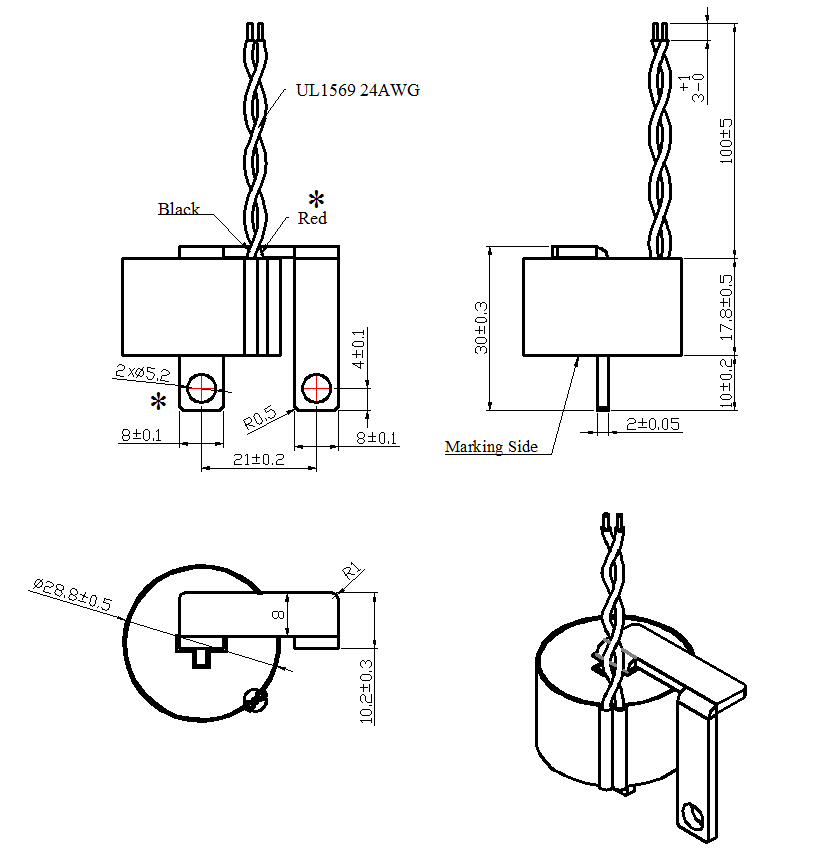

Dimensiones
