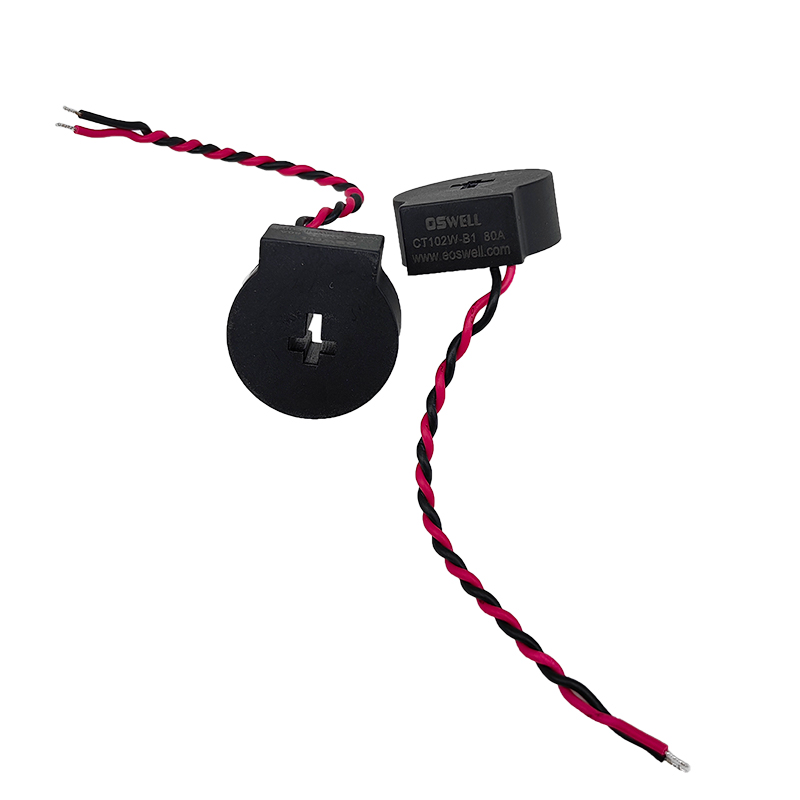

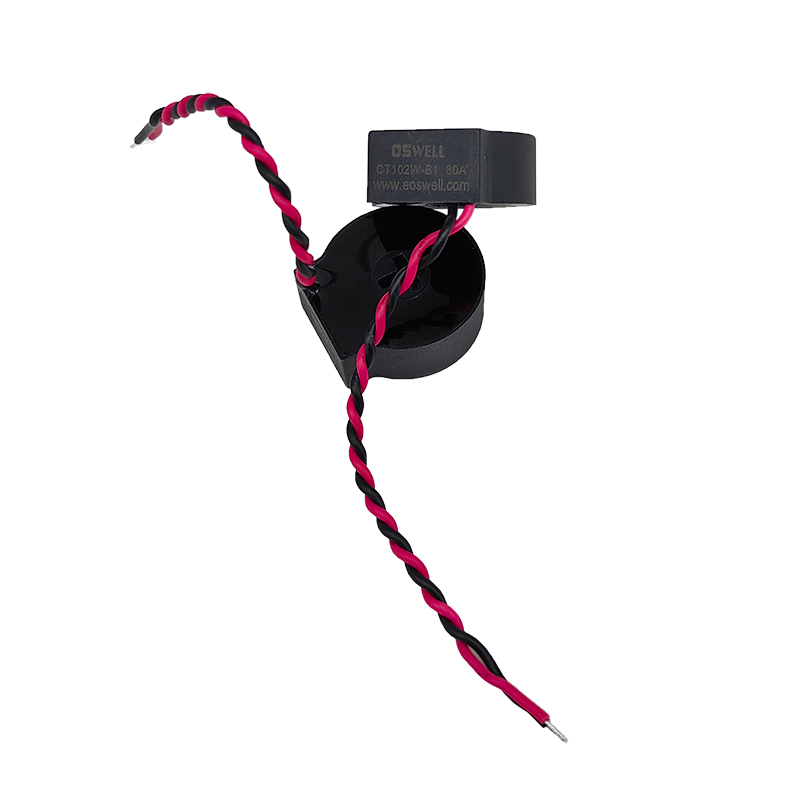

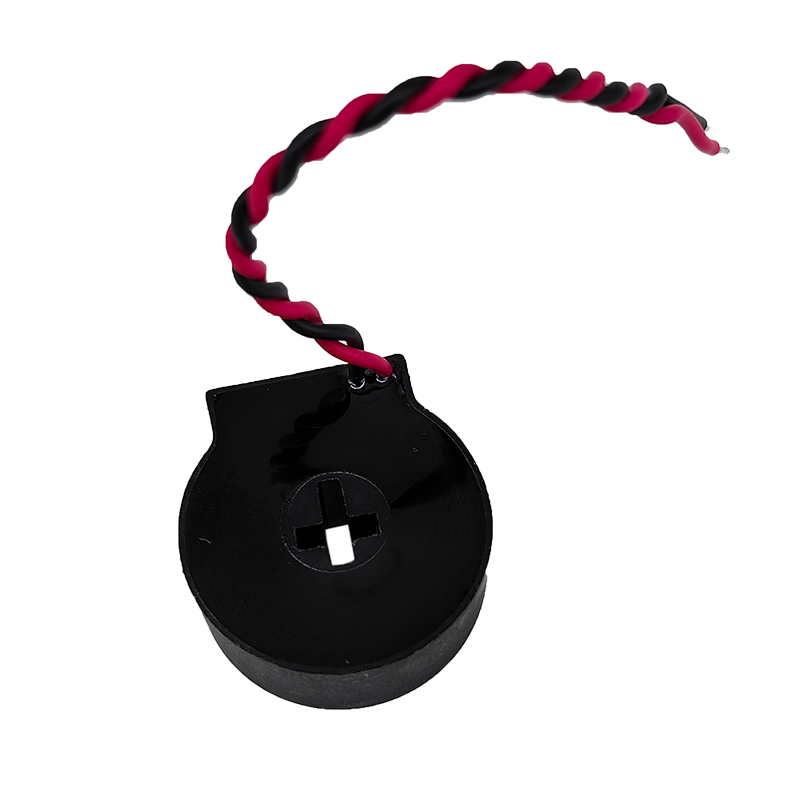

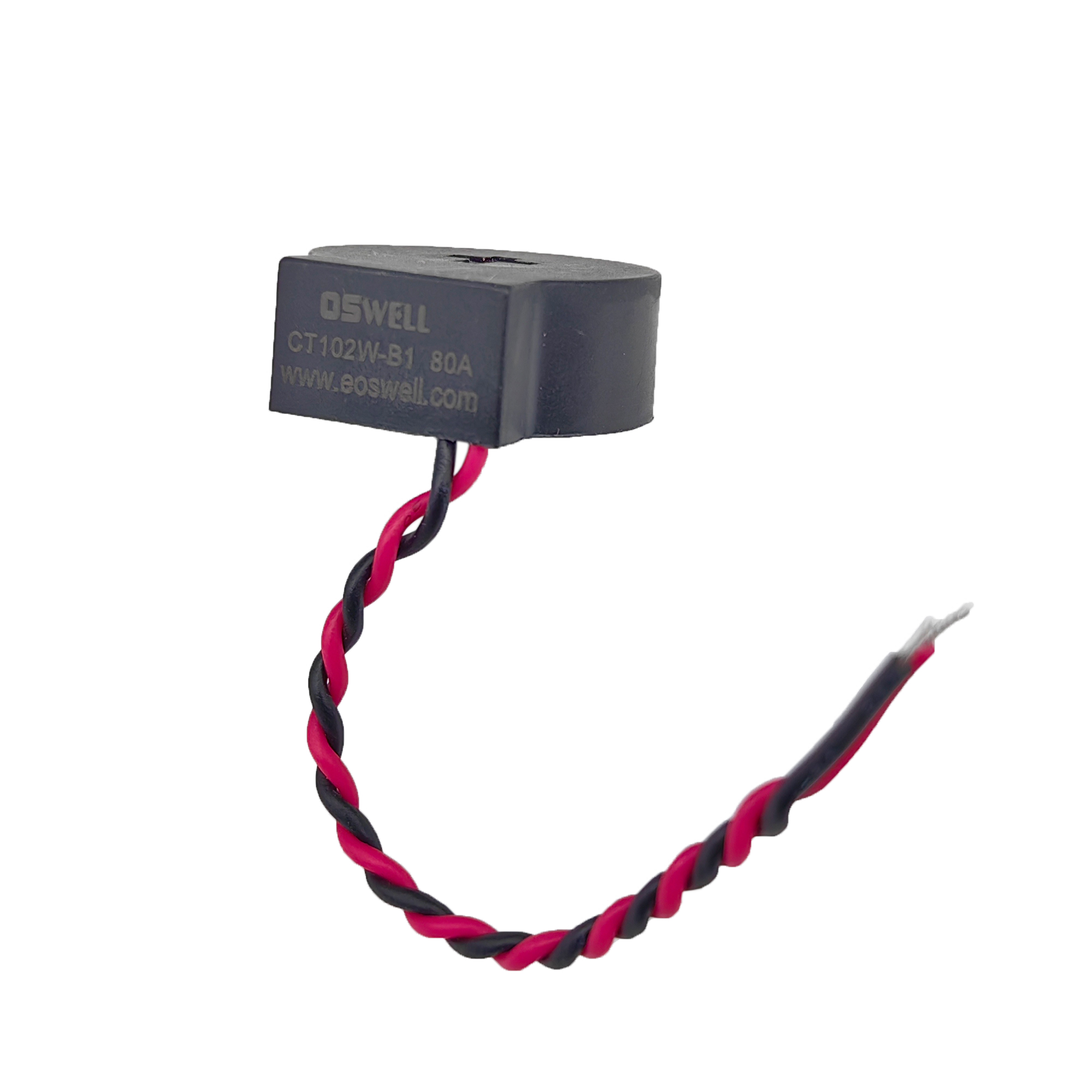

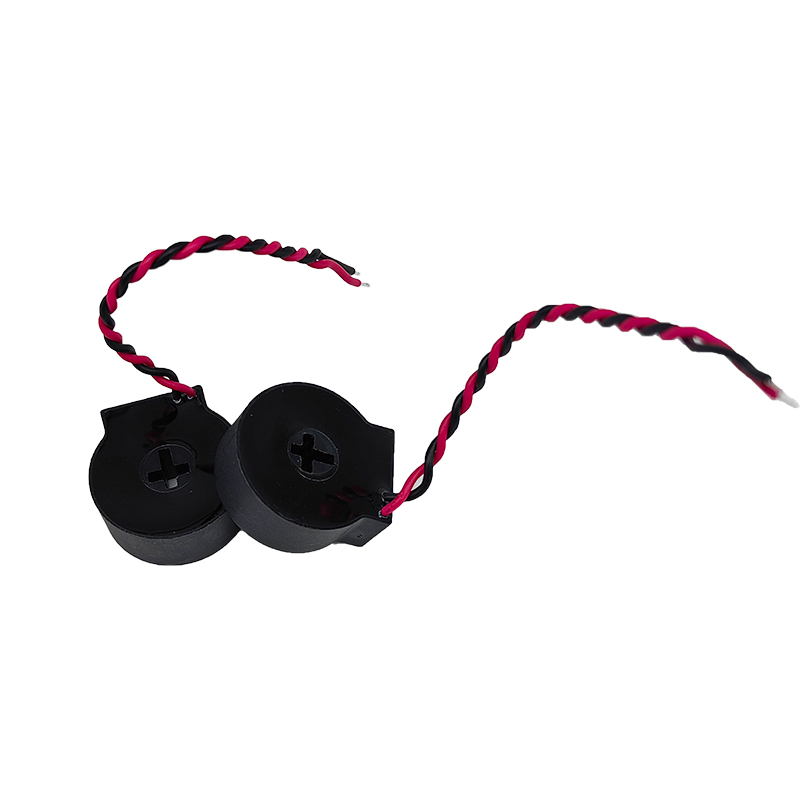

Descripción técnica de Transformador de corriente en miniatura CT102W B1 de 80 A
Transformador de corriente en miniatura CT102W B1 de 80 A forma parte de la gama de transformadores de corriente de Eoswell. Consulte a continuación las especificaciones técnicas, las dimensiones y las imágenes del producto para seleccionar una solución compatible.
Características
Corriente nominal: 80 A
Espiras: 2000
Resistencia de carga: 10 Ωmax
Frecuencia de operación: 50 Hz/60 Hz
Rigidez dieléctrica entre primario y secundario >4 kV/1 min.
Precisión: clase 0,1
Desplazamiento de fase < 15 ′, error de corriente CA < ±0,1%.
Temperatura ambiente: -40 ℃ ~ +80 ℃
Características
CT102W-B1 sin inmunidad CC
El error típico de medición de corriente CA está dentro del 0,1% en el punto de prueba lb.
Desplazamiento de fase típico < 15′, no se requiere compensación adicional necesario.
Rendimiento muy confiable y estable en diferentes condiciones de temperatura.
Buena linealidad, admite calibración automática de software.
Diferentes tipos para diferentes fijaciones y ensamblajes fácilmente.
Conexión rápida a PCB disponible bajo pedido.
El cumplimiento de RoHS está disponible bajo pedido.

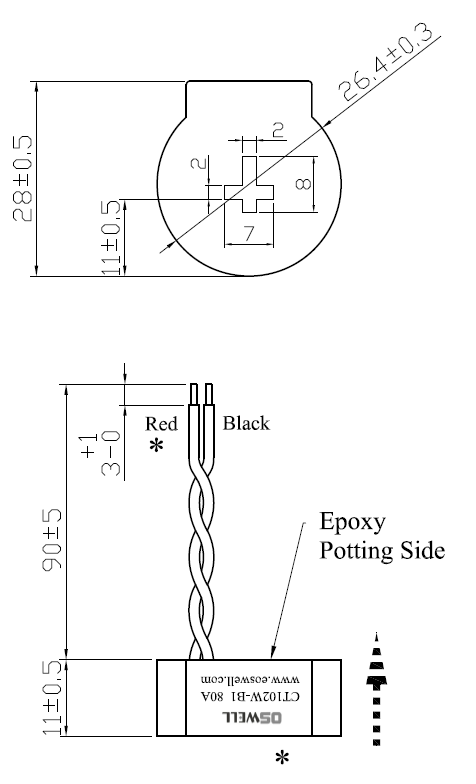

Dimensiones
